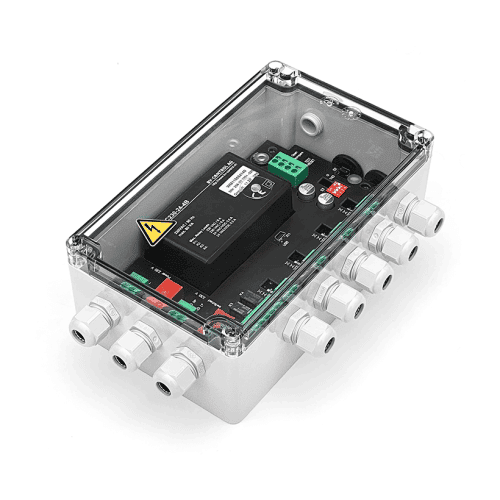

SLC230-24-4B

Vertrieb über Klappenlieferant

Digitales Kommunikations- und Anzeigegerät zur Steuerung und sicheren Überwachung von maximal vier motorisierten Brandschutzklappen in lufttechnischen Anlagen.

  • 4-fach BC24 Master für ein bis vier motorisierte Brandschutzklappen
  • bewährtes SLC® Verdrahtungsprinzip, sternförmig je 2 x 1.5 mm2 Kabel zu den BSKs (bekannt vom THC24-B / BC24 System)
  • Integrierte Zeitschaltuhr für automatische Tests oder zeitgesteuertes Lüften
  • Integriertes Netzteil
  • konventionelle potentialfreie Ansteuerung
  • 230 VAC Ausgang für den direkten Anschluss einer Wohnungslüftung (Beispielfabrikate: Hoval HomeVent(R), Zehnder ComfoAir)
  • Potentialfreie Relaisausgänge für die Lüftungsfreigabe / Störungsanzeige
  • Laufzeitüberwachung der Klappen
  • USB – Schnittstelle und Windows® Diagnose und Konfigurationstool

Lieferzeit: ab Lager

Artikelnummer: 115054140 Kategorie:
Das SLC230-24-4B ist ein Master für bis zu vier BC24 G2 Vorschaltgeräte. Das Modul bietet Anzeige-, Bedien- und Überwachungsfunktionen für motorisierte Brandschutzklappen mit Brandauslöseelement und optionalem Rauchschalter.

Die Geräte sind für Anlagen konzipiert, in welchen die Brandschutzklappen nicht weiter als 100 m entfernt sind.
Durch die interne Spannungswandlung erübrigt sich ein externes Netzteil oder ein Transformator.

Bei einem Fehler an einer BSK, z.B. durch Auslösung eines Rauchschalters oder BAEs (>72°C), werden die Brandschutzklappen geschlossen. Die Lüftung oder ein Ventilator wird abgeschaltet indem entweder direkt die Stromversorgung oder der Freigabe-Kontakt unterbrochen wird.

Neben den Relais-Ausgängen, den Klappenpositionsanzeigen und der manuellen Testfunktion verfügt das Gerät auch über eine integrierte Zeitschaltuhr, welche periodische, automatische Tests ermöglicht. Die Intervalle können via PC-Tool und USB-Schnittstelle frei eingestellt werden.
Der Test kann aus einem kompletten Schliessvorgang oder nur aus dem kurzen Verlassen der „Auf“ Position bestehen. Bei der letzteren Variante bleibt das Relais für die Lüftungsfreigabe geschlossen, wenn sonst keine Fehler anliegen.

Alternativ kann mittels der integrierten Zeitschaltuhr ein zeitgesteuertes Lüften realisiert werden. Diese Funktion erübrigt den Einsatz einer externen Zeitschaltuhr an den Steuereingängen.
Die SLC Anschlüsse sind kurzschlussfest und werden im Fehlerfall hochohmig geschaltet.

Merkmale

  • 4-fach BC24 Master für ein bis vier motorisierte Brandschutzklappen
  • bewährtes SLC® Verdrahtungsprinzip, sternförmig je 2 x 1.5 mm2 Kabel zu den BSKs (bekannt vom THC24-B / BC24 System)
  • Integrierte Zeitschaltuhr für automatische Tests oder zeitgesteuertes Lüften
  • Integriertes Netzteil
  • konventionelle potentialfreie Ansteuerung
  • 230 VAC Ausgang für den direkten Anschluss einer Wohnungslüftung (Beispielfabrikate: Hoval HomeVent(R), Zehnder ComfoAir)
  • Potentialfreie Relaisausgänge für die Lüftungsfreigabe / Störungsanzeige
  • Laufzeitüberwachung der Klappen
  • USB – Schnittstelle und Windows® Diagnose und Konfigurationstool
Anwendung

Brandschutz

Typ

BSK/ERK – Steuer- und Anzeigegerät

Anzahl Klappen

4

Spannungsversorgung

230 VAC

Ansteuerung / Kommunikation

konventionell (potentialfrei)

Feld-Technik

SLC® (THC/BC)

Feld-Topologie

Stern

Montage

schraubbar

Datenblatt

TypeFile NameDate ModifiedSize

pdf
SLC230-24-2B 4B Datenblatt 02/02/2023 9:36 am1.2M

Beispielanwendungen

TypeFile NameDate ModifiedSize

pdf
Beispielschemata SLC230-24-2B 06/12/2023 8:40 am305.2k

pdf
Beispielschemata SLC230-24-4B 06/12/2023 8:40 am328k

Konfiguraions- und Diagnosesoftware

TypeFile NameDate ModifiedSize

exe
SLC230 Tool 1 2 3 11/04/2024 8:42 pm17.8M
