Das Schaltschrankgerät kommuniziert über vertauschbare 2-Drahtleitungen mit den Kommunikations-/ Vorschaltgeräten BC24. Das angewendete SLC- Kommunikationsprinzip ermöglicht dabei die Energieversorgung der Stellantriebe direkt über die Kommunikationsleitungen, so dass keine separate Stromversorgungsleitung zu den Klappen verlegt werden muss. Das Gerät sendet und empfängt digital codierte Befehle und Zustandsmeldungen. Durch gleichzeitige Übertragung von Prüfcodes, wird höchste Übertragungssicherheit erreicht. Wird die Kommunikation unterbrochen, meldet das Modul die Störung und die Klappen bewegen sich selbständig in die Sicherheitsstellung.

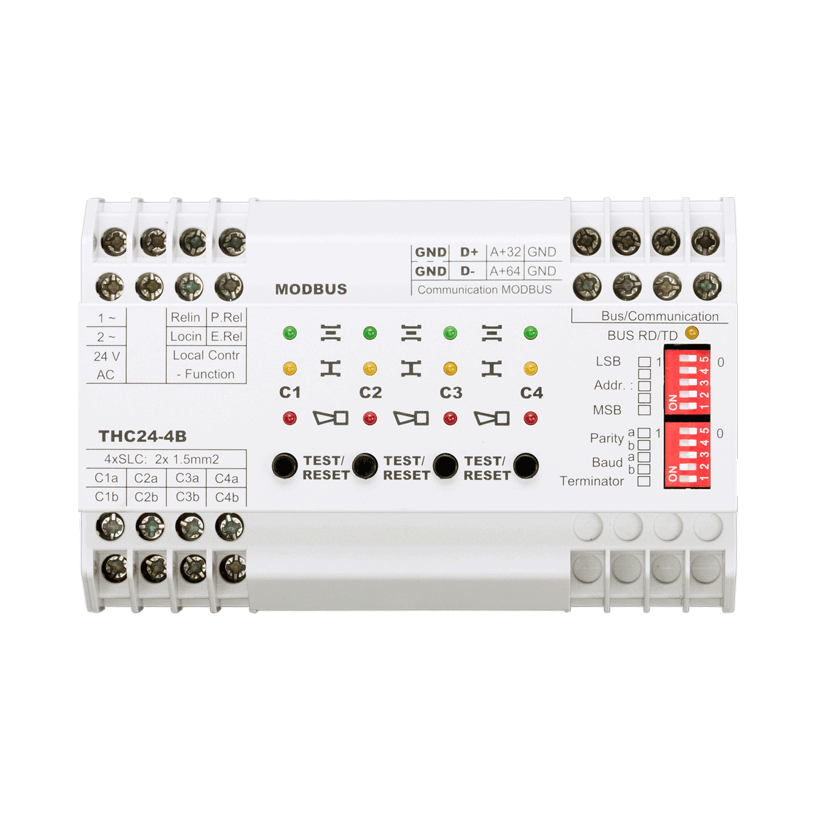

Das THC24-4B vereint somit 4 Stück THC24-B in einem Gerät. Es können bis zu 4 Stück BC24 (mit Brandschutzklappenantrieb, BAE und Rauchmelder) angeschlossen werden.
Es kann potentialfrei à la THC24-B oder via MODBUS RTU angesteuert werden.
Merkmale
- 4-fach BC24 Master
- bewährte SLC® Technik
aktive Strombegrenzung
Verdrahtungsprinzip, sternförmig je 2 x 1.5 mm2 Kabel zu den BSKs (bekannt vom THC24-B / BC24 System) - Anzeige der Klappenstellungen
- Klappentest am Schaltschrank möglich
- Relaisausgang für die Lüftungsfreigabe
- Relaisausgang für Störung/Brandmeldung
- Laufzeitüberwachung
- AC Versorgung
- konventionelle Ansteuerung
- Steuerung- und Überwachung optional über MP-BUS
