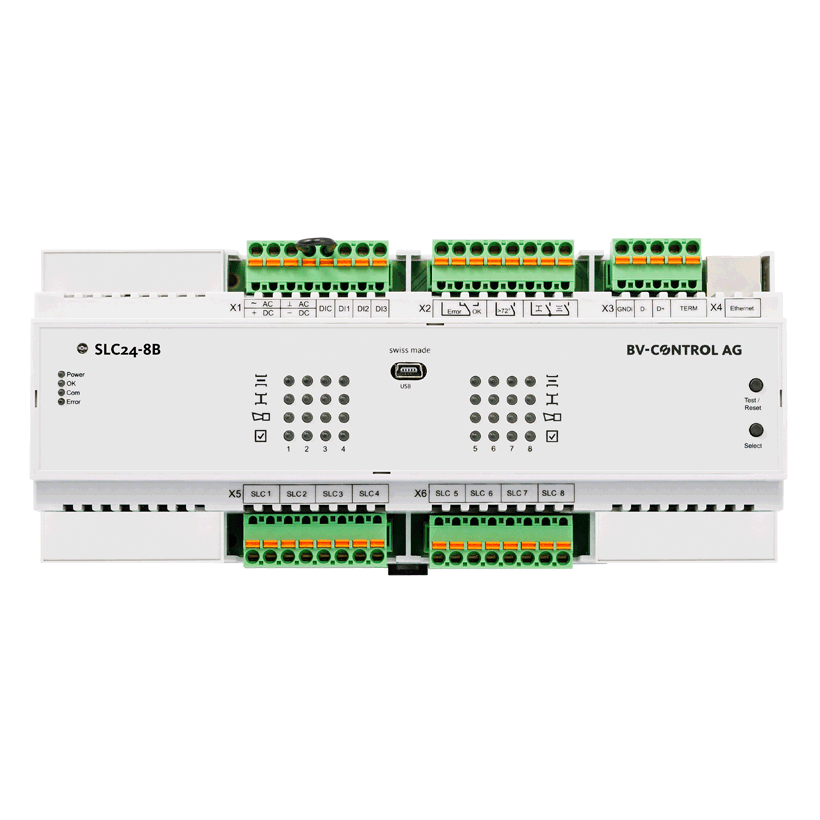

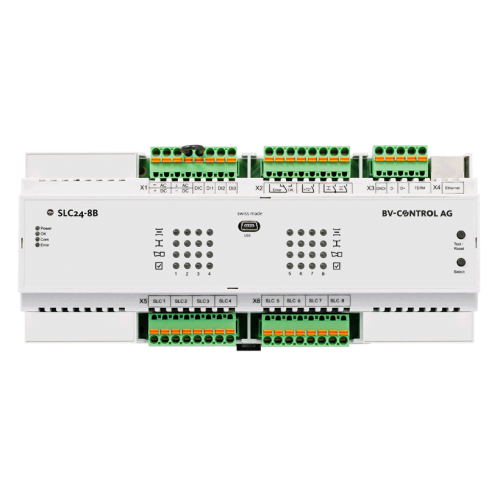

SLC24-8B

Vertrieb über Klappenlieferant

Digitales Kommunikations- und Anzeigegerät zur Steuerung und sicheren Überwachung von bis zu 8 motorisierten Brandschutzklappen in lufttechnischen Anlagen.

  • 8-fach BC24 Master, bewährte SLC® Technik
  • Steuerung- und Überwachung optional über
    Modbus RTU (RS-485) oder Modbus TCP/IP (Ethernet)
    BACnet MS/TP (RS-485) oder BACnet IP
  • Anzeige der Klappenstellungen, Klappentest am Schaltschrank möglich
  • Relaisausgang für die Lüftungsfreigabe, Störung, Brandmeldeausgang

Lieferzeit: ab Lager

Artikelnummer: 114160100 Kategorie:
  • Digitale Ansteuerung mit AC Versorgung

  • Ansteuerung via BUS

  • Digitale Ansteuerung mit DC Versorgung

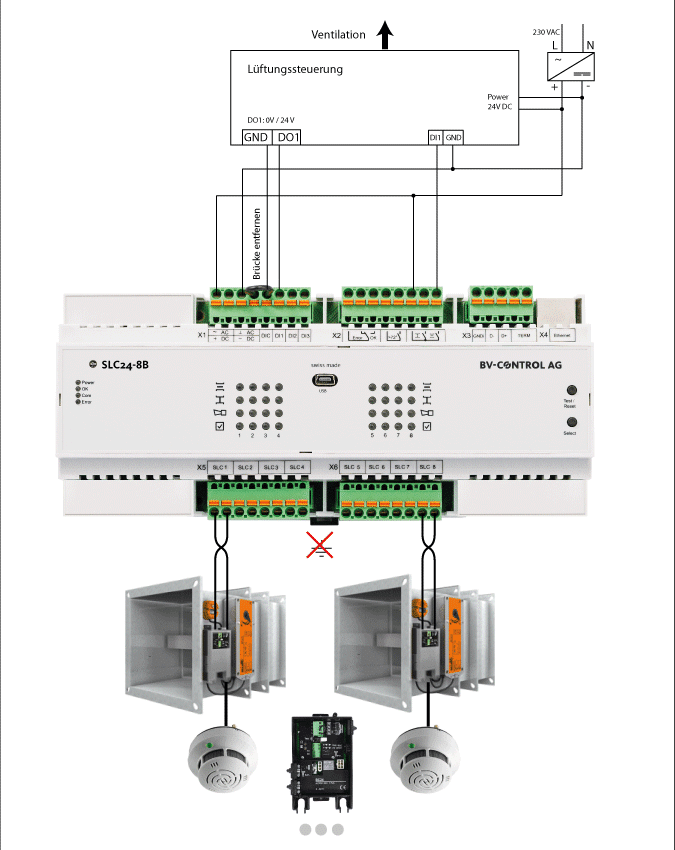

Das Schaltschrankgerät kommuniziert über vertauschbare 2-Drahtleitungen mit den Kommunikations-/ Vorschaltgeräten BC24. Das angewendete SLC- Kommunikationsprinzip ermöglicht dabei die Energieversorgung der Stellantriebe direkt über die Kommunikationsleitungen, so dass keine separate Stromversorgungsleitung zu den Klappen verlegt werden muss. Das Gerät sendet und empfängt digital codierte Befehle und Zustandsmeldungen. Durch gleichzeitige Übertragung von Prüfcodes, wird höchste Übertragungssicherheit erreicht. Wird die Kommunikation unterbrochen, meldet das Modul die Störung und die Klappen bewegen sich selbständig in die Sicherheitsstellung.

Das SLC24-8B vereint somit 8 Stück THC24-B in einem Gerät. Es können bis zu 8 Stück BC24 (mit Brandschutzklappenantrieb, BAE und Rauchmelder) angeschlossen werden.

Es kann potentialfrei à la THC24-B, direkt mit digitalen Signalen (0, 24V) oder via MODBUS oder BACnet angesteuert werden.

Über das Konfigurationstool können einzelne Klappen in Zonen zusammengefasst werden. Hat eine Klappe in einer Zone einen Fehler, schliessen die anderen Klappen in derselben Zone ebenfalls. Nicht verwendete Anschlüsse können neu auch ohne USB-Tool über die beiden Bedientasten deaktiviert werden.

Merkmale

  • 8-fach BC24* Master
  • bewährte SLC® Technik
    aktive Strombegrenzung
    Verdrahtungsprinzip, sternförmig je 2 x 1.5 mm2 Kabel zu den BSKs (bekannt vom THC24-B / BC24 System)
  • Anzeige der Klappenstellungen
  • Klappentest am Schaltschrank möglich
  • Relaisausgang für die Lüftungsfreigabe
  • Relaisausgang für Störung
  • Relaisausgang für Brandmeldung
  • Laufzeitüberwachung
  • AC oder DC Versorgung
  • konventionelle Ansteuerung über optisch isolierte Steuereingänge
  • Steuerung- und Überwachung optional über
    Modbus RTU (RS-485) oder Modbus TCP/IP (Ethernet)
    BACnet MS/TP (RS-485) oder BACnet IP
  • optionale Überwachung am externen Rechner oder am Schaltschrank- Touchscreen (TCP/IP Kommunikation)
  • USB Schnittstelle zur optionalen Konfiguration und Diagnose am Rechner vor Ort
  • Zonenbildung (Gruppenweises Schliessen der Klappen)
  • steckbare Federklemmen für einfachsten Einbau

NEU in Firmware 3.x: (Die Geräte werden bei Verbindung mit der CDU 3.x automatisch aktualisiert)

  • Die Busfreigabe erfolgt nur wenn Spannung an DI3 anliegt
  • Die BACnet-Funktionalität wurde erweitert
  • Die Diagnosesoftware CDU – kann nun auch über VPN eine Verbindung mit dem SLC24-xx herstellen
  • Gespeicherte Fehler werden ohne Testlauf quittiert (Ausnahme: mechanische Fehler)
Anwendung

Brandschutz

Typ

BSK/ERK – Steuer- und Anzeigegerät

Anzahl Klappen

8

Spannungsversorgung

24 VAC, 24 VDC

Ansteuerung / Kommunikation

BACnet IP, BACnet MS/TP, konventionell (potentialfrei), Logik (0, 24VAC/VDC), MODBUS RTU, MODBUS TCP/IP

Feld-Technik

SLC® (THC/BC)

Feld-Topologie

Stern

Montage

Hutschiene

Sämtliche Eigenschaften entsprechen denen des SLC24-16B Gerätes. Es sind einfach 8 anstatt 16 SLC Ports verfügbar.

Datenblatt (gültig ab CDU 3.x mit Gerätefirmware 3.x)

TypeFile NameDate ModifiedSize

pdf
SLC24-8B 16B Datasheet 3 4 EN 15/04/2024 6:17 am1.8M

pdf
SLC24-8B 16B Datenblatt 3 4 DE 15/04/2024 6:16 am1.7M

BACnet EDE Dateien (gültig ab CDU 3.x mit Gerätefirmware 3.x)

TypeFile NameDate ModifiedSize

CSV
SLC24-8B CDU 3 0 5 EDE 14/06/2018 3:07 pm14k

CSV
SLC24-8B CDU 3 0 5 ObjTypes 14/06/2018 3:07 pm1.3k

CSV
SLC24-8B CDU 3 0 5 StateTexts 14/06/2018 3:07 pm1k

CSV
SLC24-8B CDU 3 0 5 Units 14/06/2018 3:07 pm4.1k

ältere Datenblätter und Zusatzinfos (gültig bis CDU 2.0.2)

TypeFile NameDate ModifiedSize

pdf
BACnet SLC24-8 30/11/2016 12:09 pm478.1k

pdf
BACnet SLC24-16 30/11/2016 12:09 pm553.7k

pdf
SLC24-16B Datenblatt 2 3 DE 10/02/2017 11:13 am1.7M

pdf
SLC24-16B MOD Datenblatt 2 1 EN 17/08/2016 3:34 pm1.6M

pdf
SLC24-16B MOD Datenblatt 2 1 FR 17/08/2016 3:34 pm1.3M

pdf
SLC24-16B MOD Datenblatt 2 1 IT 17/08/2016 3:34 pm1.7M

pdf
SLC24 XX DI3 30/11/2016 1:24 pm534.8k

BACnet EDE Dateien (bis CDU 2.0.2)

TypeFile NameDate ModifiedSize

CSV
SLC24-8B 2 0 2 EDE 15/05/2018 3:26 pm12.3k

CSV
SLC24-8B 2 0 2 ObjTypes 15/05/2018 3:26 pm1.3k

CSV
SLC24-8B 2 0 2 StateTexts 15/05/2018 3:26 pm1k

CSV
SLC24-8B 2 0 2 Units 15/05/2018 3:26 pm4.1k

Konfigurations- und Gerätesoftware

TypeFile NameDate ModifiedSize

exe
SLC24 XX CDU 3 2 9 24/11/2023 9:10 am18M

(Das Windows Programm enthält auch die Gerätesoftware. Über USB-Kabel kann das Gerät so auf den neuesten Stand gebracht werden)



ältere Konfigurations- und Gerätesoftware

TypeFile NameDate ModifiedSize

exe
SLC24 XX CDU 2 0 0 29/11/2016 4:18 pm20.3M

exe
SLC24 XX CDU 2 0 2 06/04/2017 9:24 am20.3M

exe
SLC24 XX CDU 3 0 6 14/06/2018 12:49 pm11.5M

exe
SLC24 XX CDU 3 0 7 28/01/2019 10:11 pm11.5M

exe
SLC24 XX CDU 3 0 8 27/03/2019 10:14 pm11.5M

exe
SLC24 XX CDU 3 0 10 18/11/2021 2:20 pm11.6M

exe
SLC24 XX CDU 3 1 3 18/11/2021 2:34 pm11.6M

exe
SLC24 XX CDU 3 2 6 27/05/2022 3:46 pm11.7M

exe
SLC24 XX CDU 3 2 7 16/01/2023 2:37 pm11.7M

Planungssoftware

TypeFile NameDate ModifiedSize

exe
SLC Planning Tool 2 1 06/07/2022 1:01 pm10.4M
