BC24

Abgekündigt und nicht mehr lieferbar

Produkt ersetzt

Kommunikations- und Netzgerät für eine motorisierte Brandschutz- oder Entrauchungsklappe in lufttechnischen Anlagen.

  • Tausendfach bewährte SLC® Technik
  • Steckanschluss für Antrieb
  • Anschluss für BAE und Rauchmelder (ORS142K oder LRS01)
  • Einfache Klappenfunktionsprüfung
  • Laufzeitüberwachung, Stromüberwachung

Lieferzeit: abgekündigt

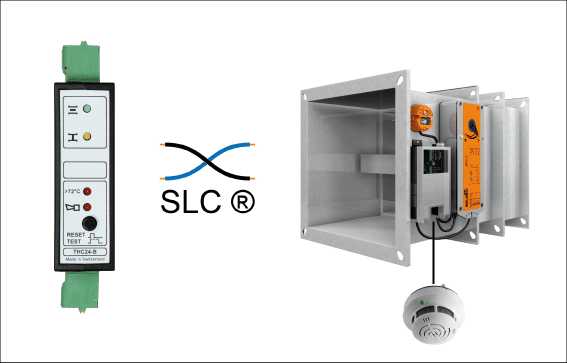

Das BC24 ist das Bindeglied zwischen SLC® Mastergerät (z.B. THC24-B, THC24-4B, SLC24-16B) und Klappenstellantrieb. Energieversorgung und Kommunikation erfolgen über eine vertauschbare Zweidrahtleitung. Eine thermoelektrische Auslöseeinrichtung und/oder ein optoelektronischer Rauchmelder können ohne weitere Zusatzgeräte angeschlossen werden.

Bei Rauch- oder Temperaturauslösung wird die Klappe sofort lokal in die Sicherheitsstellung gesteuert und die entsprechende Meldung an das übergeordnete System abgesetzt.

Unterstützte Antriebe

Brandschutzklappen (Federrücklauf)

  • BF24-ST (18 Nm)
  • BF24-T-ST (18 Nm)
  • BFG24-ST (11 Nm)
  • BFG24-T-ST (11 Nm)
  • BFGT24-ST (11 Nm)
  • BFL24-ST (4 Nm)
  • BFL24-T-ST (4 Nm)
  • BFN24-ST (9 Nm)
  • BFN24-T-ST (9 Nm)
  • BFT24-ST (18 Nm)
  • BLF24-ST (6 Nm)
  • BLF24-T-ST (6 Nm)





Entrauchung

  • BE24-ST (40 Nm)
  • BLE24-ST (15 Nm)
  • BR24-F-ST (15 Nm)



Anwendung

Brandschutz, Entrauchung

Typ

BSK/ERK – Vorschaltgerät

Spannungsversorgung

via SLC Gerät

Feld-Technik

SLC® (THC/BC)

Feld-Topologie

Stern

Anschluss für Rauchmelder

JA

Montage

schraubbar

Gehäuseschutzart

IP40

Datenblatt

TypeFile NameDate ModifiedSize

pdf
BC24 Datenblatt Rev2 3 2016 31/08/2016 12:57 pm553.1k

pdf
THC24 B Mit BC24 Und ORS142K 19/04/2017 7:20 am197.8k

Planungssoftware

TypeFile NameDate ModifiedSize

exe
SLC Planning Tool 2 1 06/07/2022 1:01 pm10.4M
