Digitales Kommunikations- und Steuergerät zur Steuerung und sicheren Überwachung von bis zu 64 motorisierten Brandschutzklappen in lufttechnischen Anlagen
- 64-fach BKN230-24-PL* Master
- 230VAC Powerline Kommunikation zu den Klappen
- Filter inkludiert. Mehr als 100 dB Dämpfung @ 100kHz gegen Stromnetz
- Topologie: Frei
- max. Distanz zwischen Master und Slave: 1200m
- Automatische Erkennung der BKN230-24-PL aufgrund eindeutiger MAC-Adresse
- Automatische oder manuelle Vergabe der Teilnehmer Adressen (BUS-ID, 1..64)
- Anzeige der Klappenstellungen (inkl. Winkel bei Belimo Topline Antrieb)
- Funktionskontrolle der Klappen per Tastendruck am Gerät
- konventionelle Ansteuerung über optisch isolierte Eingänge/
- Relaisausgänge für die Lüftungsfreigabe
- Steuerung- und Überwachung optional über
- Modbus RTU (RS-485) oder Modbus TCP/IP (Ethernet)
- BACnet MS/TP oder BACnet IP
- optionale Überwachung am externen Rechner oder am Schaltschrank-Touchscreen (TCP/IP Kommunikation)
- USB Schnittstelle zur optionalen Konfiguration und Diagnose am Rechner vor Ort
- Ereignisaufzeichnung / -Rapport (PDF,CSV)

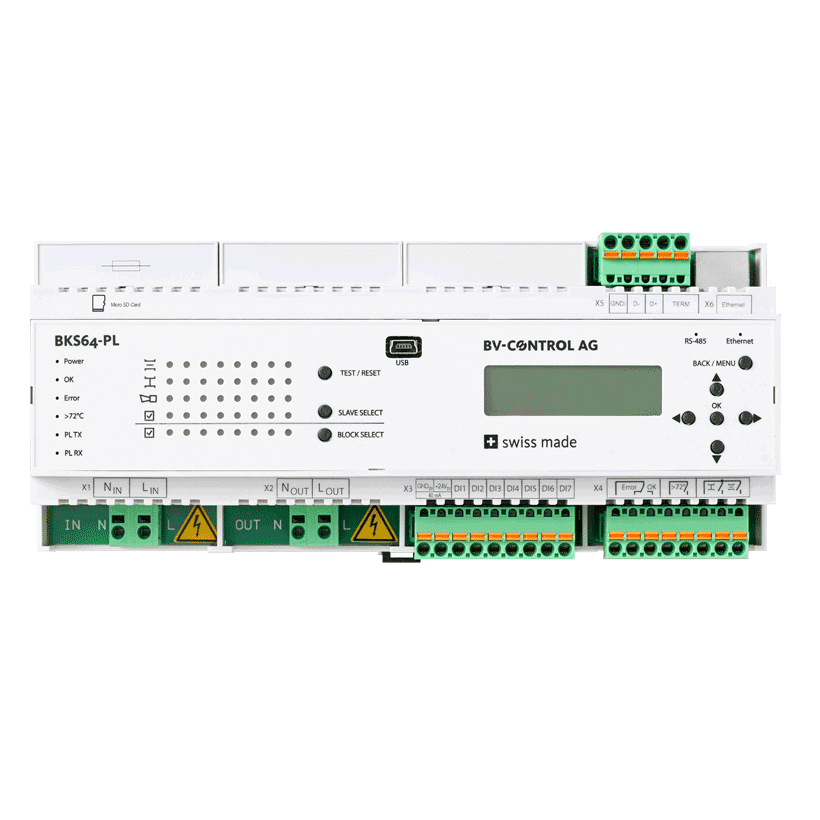

Das BKS64-PL, ist ein 64-fach-Master des Vorschaltgeräts BKN230-24-PL. Die Powerline-Kommunikation zu den Teilnehmern erfolgt direkt über die 230 VAC Versorgungsleitungen der Teilnehmer. Die Powerline-Teilnehmer (BKN230-24-PL) verfügen über eine eindeutige physikalische MAC-Adresse und werden dadurch automatisch, unabhängig einer Voradressierung, erkannt. Die Adressierung, welche vor allem der räumlichen Zuordnung dient, kann vor Installation direkt am Teilnehmer oder später bei Inbetriebnahme automatisch oder selektiv durchgeführt werden.
Die Klappenstellungen und allfällige Klappenstörungen werden direkt am Gerät visualisiert. Per Tastendruck können Klappen ausgewählt und getestet werden. Mittels potentialfreiem Kontakt oder +24VAC/DC Fremdspannung können die Klappen geöffnet oder geschlossen werden.
Der Master kann auch über MODBUS (TCP/IP und RTU) oder BACnet (IP oder MS/TP) gesteuert werden, er kann somit auch als Modbus/Powerline oder BACnet/Powerline Gateway betrachtet werden.
Eine Konfigurations- und Diagnosesoftware unterstützt bei der Parametrierung und Fehlersuche.
Sämtliche Master- und Klappenereignisse werden auf die SD-Karte gespeichert und können am Gerät oder via CDU visualisiert werden. Ein PDF oder CSV Rapport ist in Sekunden erstellt.
