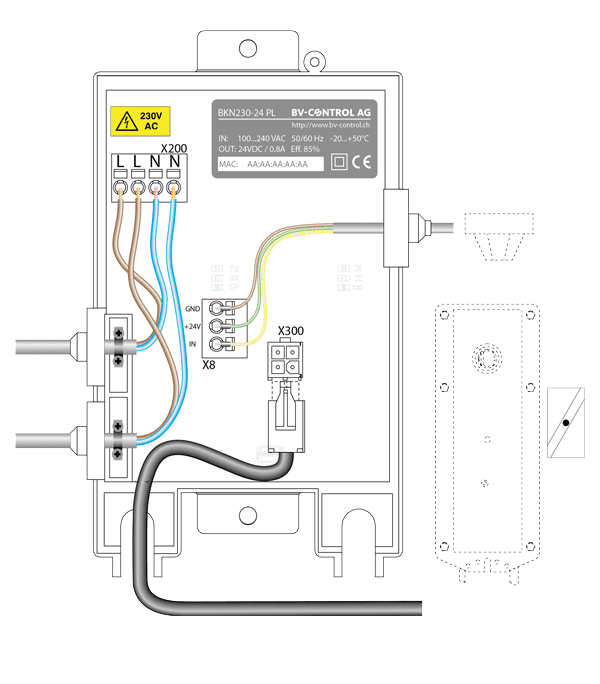

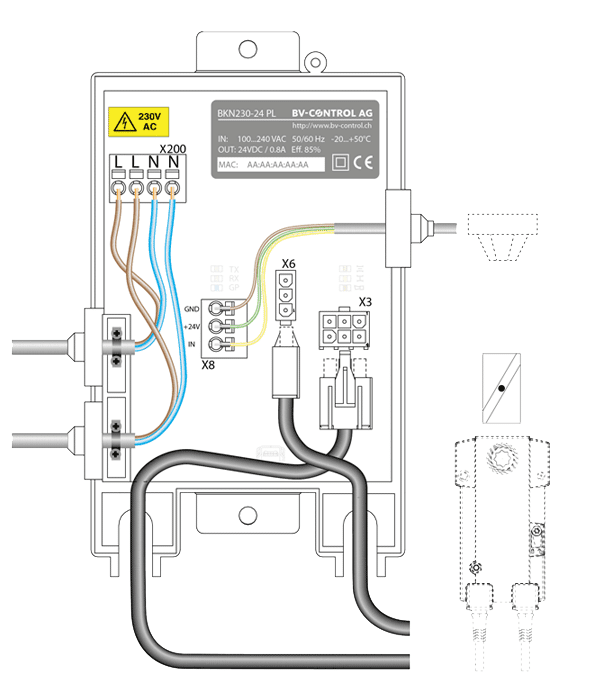

Das BKN230-24-PL ist das Bindeglied zwischen Powerline Master (z.B. BKS64-PL) und motorisierter Brandschutzklappe. Es versorgt einen konventionellen Federrücklauf oder einen Belimo Top-Line „-ST“-Antrieb und optional einen optischen Rauchmelder mit elektrischer Energie. Die Kommunikation mit dem Mastergerät erfolgt direkt über die 230VAC Versorgungsleitung (POWERLINE Technologie).
Die Powerline Teilnehmer (BKN230-24-PL) verfügen über eine eindeutige physikalische MAC-Adresse und werden dadurch immer vom Master erkannt, unabhängig einer Voradressierung oder automatischen
Adressierung durch den Master.
Hauptmerkmale
- 230VAC Powerline Kommunikation mit dynamischer Signalanpassung und Nulldurchgangserkennung
- Anschluss für einen konventionellen oder Belimo Topline Antrieb (Autoerkennung)
- Anschluss für einen Rauchmelder
- Funktionskontrolle der Klappe per Tastendruck am Gerät
- Topologie: Frei (max. 64 Teilnehmer , max. Distanz zu Master 1‘200m)
- Automatische Erkennung durch Master (Gerät besitzt eindeutige MAC Adresse)
- USB Schnittstelle erlaubt Eingabe einer Gerätekennung (z.B. Standort im Gebäude) (Alternativ: Eingabe über Master möglich)
- Überwachung der Klappenstellung (inkl. Winkel bei Topline Atrieb)
- Laufzeit- und Leistungsüberwachung des Antriebes
- Powerline und USB Bootloader (Firmware Updates über Master oder direkt möglich)
Kompatible Antriebe
- BF24-ST (18 Nm)
- BF24-T-ST (18 Nm)
- BFG24-ST (11 Nm)
- BFG24-T-ST (11 Nm)
- BFGT24-ST (11 Nm)
- BFL24-ST (4 Nm)
- BFL24-T-ST (4 Nm)
- BFN24-ST (9 Nm)
- BFN24-T-ST (9 Nm)
- BFT24-ST (18 Nm)
- BLF24-ST (6 Nm)
- BLF24-T-ST (6 Nm)
- BF24TL-T-ST (18 Nm)
- BFG24TL-T-ST (11Nm)
