THC24-E

Vertrieb über Klappenlieferant

Digitales Kommunikations- und Anzeigegerät zur Steuerung und sicheren Überwachung von einer Entrauchungsklappe in lufttechnischen Anlagen.



  • BC24 Master
  • bewährte SLC® Technik
  • Anzeige der Klappenstellungen
  • Klappentest am Schaltschrank möglich
  • Relaisausgang für die Lüftungsfreigabe
  • Relaisausgang für Störung
  • Ansteuerung über potentialfreier Kontakt

Lieferzeit: ab Lager

Kategorie:

Das THC24-E kommuniziert über eine vertauschbare 2-Drahtleitung mit dem Kommunikations-/ Vorschaltgerät BC24.
Das angewendete SLC – Kommunikationsprinzip ermöglicht dabei die Energieversorgung des Stellantriebes direkt über die Kommunikationsleitung, so dass keine separate Stromversorgungsleitung zur Klappe verlegt werden muss.
Das Modul sendet und empfängt digital codierte Befehle und Zustandsmeldungen. Durch gleichzeitige Übertragung von Prüfcodes, wird höchste Übertragungssicherheit erreicht.

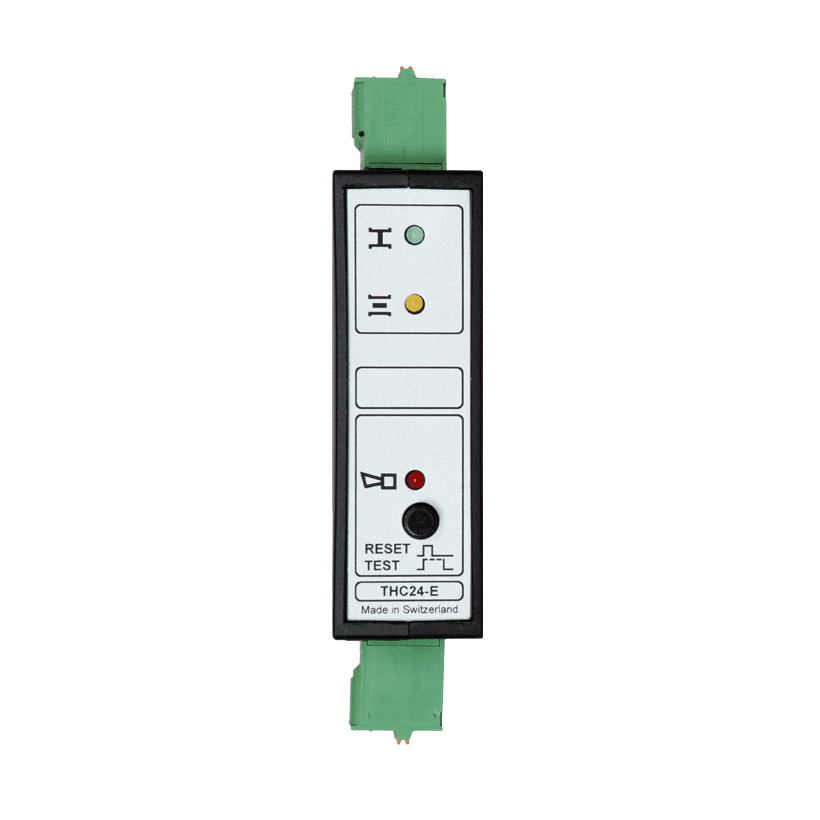

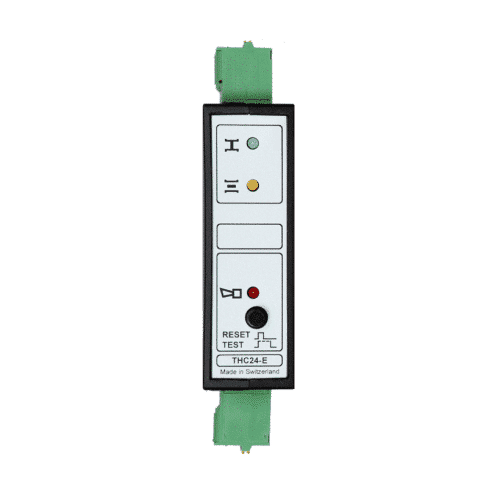

3 LEDs dienen zur Anzeige der Bewegungsabläufe und Zustände der Klappe und der Sicherheitselemente.
An der Anzeige lässt sich der Bewegungsablauf leicht verfolgen. Die momentane Stellung der Klappe ist jederzeit ersichtlich. Eine Taste ermöglicht die Überprüfung der Klappe und dient auch zur Rückstellung bei Störungsanzeige.
Das Gerät ist mit 4 Relaisausgängen ausgestattet zur Weitermeldung der Zustände „Klappe offen“, „Klappe Zu“, „Störung Thermoauslöser/Rauchmelder**“ und „Störung allgemein“.

**Nur für die BSK Anwendung geeignet.

Merkmale

  • BC24 Master
  • Anzeige der Klappenstellung
  • Funktionskontrolle per Tastendruck am Gerät
  • steckbare Federklemmen für einfachsten Einbau
  • bewährtes SLC® Verdrahtungsprinzip, sternförmig 2 x 1.5 mm2 Kabel zu der ERK
  • konventionelle potentialfreie Ansteuerung
  • Relaisausgänge für die Lüftungsfreigabe
  • Laufzeitüberwachung der Klappe
Anwendung

Entrauchung

Typ

BSK/ERK – Steuer- und Anzeigegerät

Anzahl Klappen

1

Spannungsversorgung

24 VAC

Feld-Technik

SLC® (THC/BC)

Ansteuerung / Kommunikation

konventionell (potentialfrei)

Montage

Hutschiene

Datenblatt

TypeFile NameDate ModifiedSize

pdf
20160627 THC24 E Mit BC 01/03/2017 11:35 am141.1k

pdf
THC24 E Datenblatt DE 2 5 2017 01/03/2017 11:30 am369.9k
