Kommunikations- und Netzgerät für Entrauchungsklappen

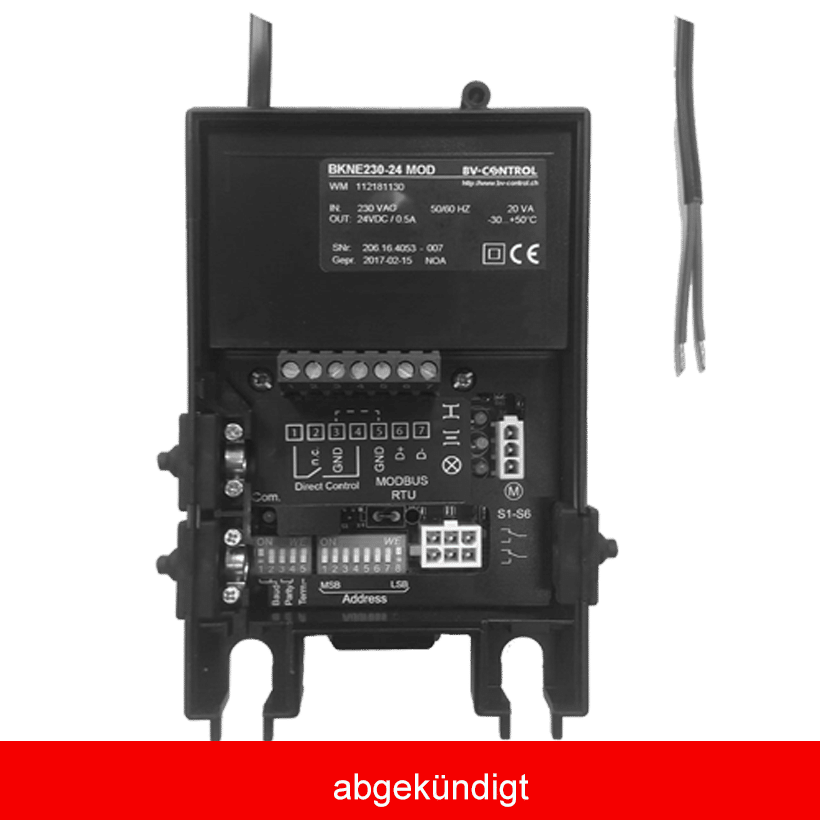

Das BKNE230-24-MOD ist ein Bindeglied zwischen MODBUS Master (RTU) und Entrauchungsantrieb. Neben
der Kommunikation, versorgt es den Antrieb mit der nötigen Energie, ermöglicht Klappentests vor Ort,
auch wenn der Master noch nicht in Betrieb ist, und visualisiert die Klappenstellungen.
Es können nur die Endstellungen angefahren werden. Die Entrauchungsklappe wird entweder
geschlossen (Default) oder geöffnet. Zwischenstellungen sind nicht möglich, solange das Gerät mit
230VAC versorgt wird.
Das Gerät wird mit dem Antrieb im Gehäuse der Entrauchungsklappe montiert.
Hauptmerkmale
+ Kommunikation via Modbus RTU (RS-485)
+ Speisung AC 230 V (offene Enden)
+ Spannungsversorgung der Antriebe via Steckerkontakt (galvanisch getrennt, DC 24 V)
+ Passende Antriebe: Belimo BLE24-ST,BE24-(12)-ST
+ Dimensionierung (20 VA inkl. Antrieb)
+ Leistungsverbauch 2 W (inkl. Antrieb in Ruheposition)
+ Adressierung und Parametrierung über DIL Schalter
+ Klappentest direkt via Taster möglich
